میکروتیوب مخابراتی چیست؟
میکروتیوب مخابراتی (Telecommunications Microduct) در واقع لولههای پلیاتیلنی بسیار ظریف، منعطف و در عین حال مستحکمی هستند که به عنوان کانال محافظ برای عبور کابلهای فیبر نوری (به ویژه میکروکابلها) در شبکههای مخابراتی مدرن استفاده میشوند.
پیش از اختراع میکروتیوبها، کابلهای فیبر نوری ضخیم را مستقیماً دفن میکردند یا از درون داکتهای بزرگ عبور میدادند که این کار هزینه بالا، سرعت کم و انعطافپذیری پایینی داشت.
ساختار داخلی میکروتیوبها چگونه است؟
اگر یک میکروتیوب را برش بزنید، معمولاً با دو ویژگی کلیدی در جداره داخلی آن مواجه میشوید:
شیارهای داخلی (Grooves): در دیواره داخلی این لولهها، شیارهای بسیار ریز طولی وجود دارد. این شیارها سطح تماس کابل با لوله را به حداقل میرسانند تا در زمان شوتینگ با فشار هوا، اصطکاک کمتری ایجاد شود.
لایه سیلیکونی (Silicone Inner Liner): یک لایه فوقالعاده صیقلی از جنس سیلیکون یا مواد روانکننده جامد در داخل لوله تزریق میشود تا کابل فیبر نوری بتواند به راحتی و بدون گیر کردن، مسافتهای طولانی (حتی تا چند کیلومتر) را درون لوله سُر بخورد.
انواع میکروتیوبها از نظر روش نصب:
میکروتیوبها بر اساس ضخامت دیواره و محیطی که قرار است در آن نصب شوند، به دو دسته اصلی تقسیم میشوند:
مدلهای DI (Direct Install / قابـل نصب درون کانال): این لولهها دیواره ظریفتری دارند (حدود 0.75 تا 1 میلیمتر). آنها به تنهایی تحمل فشار خاک را ندارند، بنابراین ابتدا یک لوله مادر (مثل لوله پلیاتیلن ۱۱۰) در زمین دفن میشود و سپس این میکروتیوبها به صورت تکی یا باندل از داخل آن عبور داده میشوند.
مدلهای DB (Direct Buried / دفنی): این لولهها دیواره ضخیمی دارند (معمولاً 2 میلیمتر یا بیشتر). به دلیل مقاومت بدنه بسیار بالا در برابر لهشدگی (Crush / Resistance)، نیازی به لوله محافظ ندارند و میتوان آنها را مستقیماً درون شیارهای باریک آسفالت (سابداکت) یا خاک دفن کرد.
فرآیند کار با میکروتیوب به چه صورت است؟
پروژههای مدرن مخابراتی (مثل توسعه FTTH یا همان فیبر نوری منازل) با میکروتیوبها به این ترتیب اجرا میشوند:
شبکهسازی خالی: ابتدا شبکه مویرگی میکروتیوبها در زیر زمین، داکتهای شهری یا داخل ساختمانها نصب و مستقر میشود؛ بدون اینکه هنوز فیبری داخل آنها باشد.

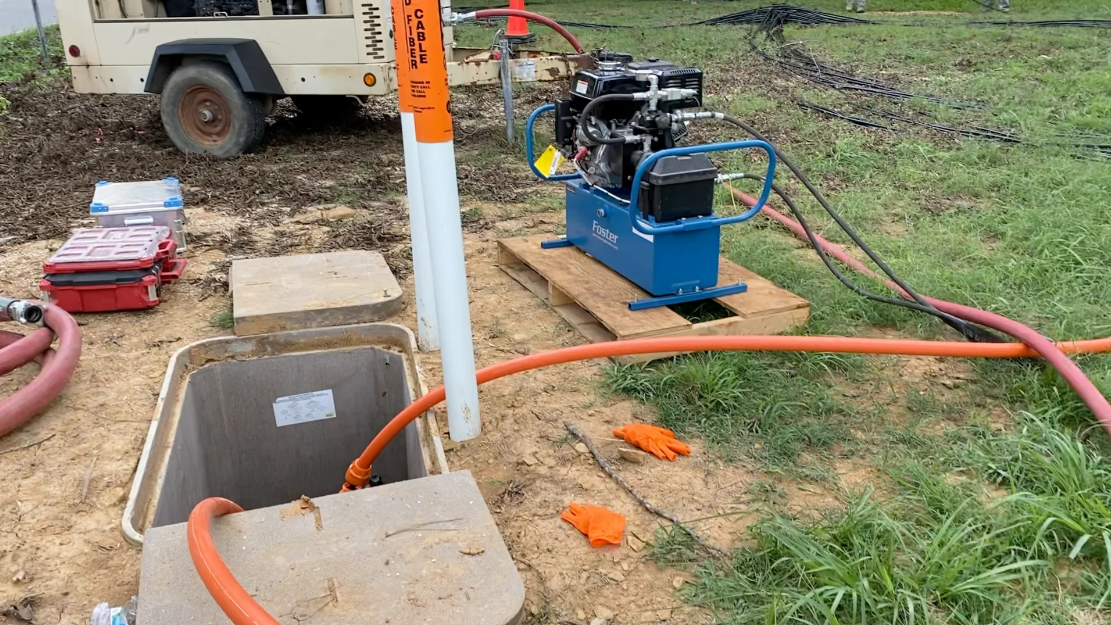

شوتینگ فیبر بر اساس نیاز: هر زمان که مشترک جدیدی درخواست سرویس داد یا نیاز به ارتقای شبکه بود، کابل فیبر نوری مخصوص (میکروکابل) با استفاده از دستگاه شوتینگ و کمپرسور هوا، با سرعت بالا به درون میکروتیوب فرستاده میشود.
این فناوری زیرساختی، بزرگترین ابزار اپراتورهای مخابراتی برای کاهش هزینههای حفاری، سرعت بخشیدن به کابلکشی و آمادهسازی شهرها برای اینترنتهای نسل جدید و پرسرعت است.

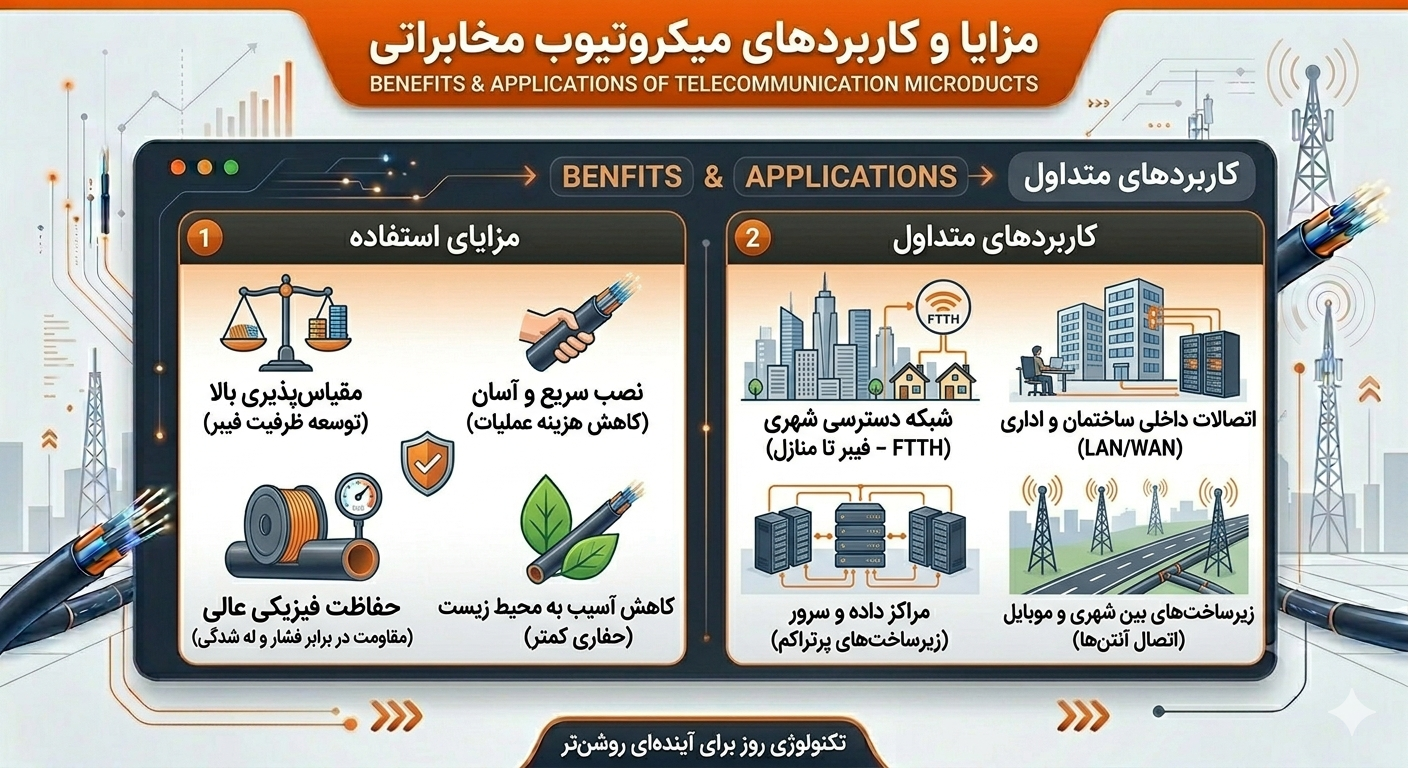

مزایای اصلی استفاده از میکروداکت (تصویر سمت چپ):
مقیاسپذیری بالا: توسعه آسان ظرفیت فیبر نوری در آینده بدون نیاز به حفاری مجدد.
نصب سریع و آسان: کاهش قابل توجه هزینههای عملیاتی و زمان اجرای پروژه.
حفاظت فیزیکی عالی: مقاومت بالا در برابر فشار، له شدگی و ضربه.
شوتینگ بهینه فیبر: امکان شوتینگ فیبر در مسافتهای طولانیتر به دلیل کاهش اصطکاک.
کاهش آسیب به محیط زیست: نیاز به حفاری کمتر و کاهش اختلال در فضای شهری.
کاربردهای متداول (تصویر سمت راست):
شبکه دسترسی شهری (FTTH): اتصال مستقیم فیبر نوری به منازل و آپارتمانها.
اتصالات داخلی ساختمان و اداری: ایجاد شبکههای LAN/WAN پرسرعت درون سازمانی.
مراکز داده و سرور: زیرساختهای پرتراکم برای اتصال سرورها و سوئیچها.
زیرساختهای بین شهری و موبایل: اتصال آنتنهای مخابراتی (BTS) و ایجاد لینکهای پشتیبان.

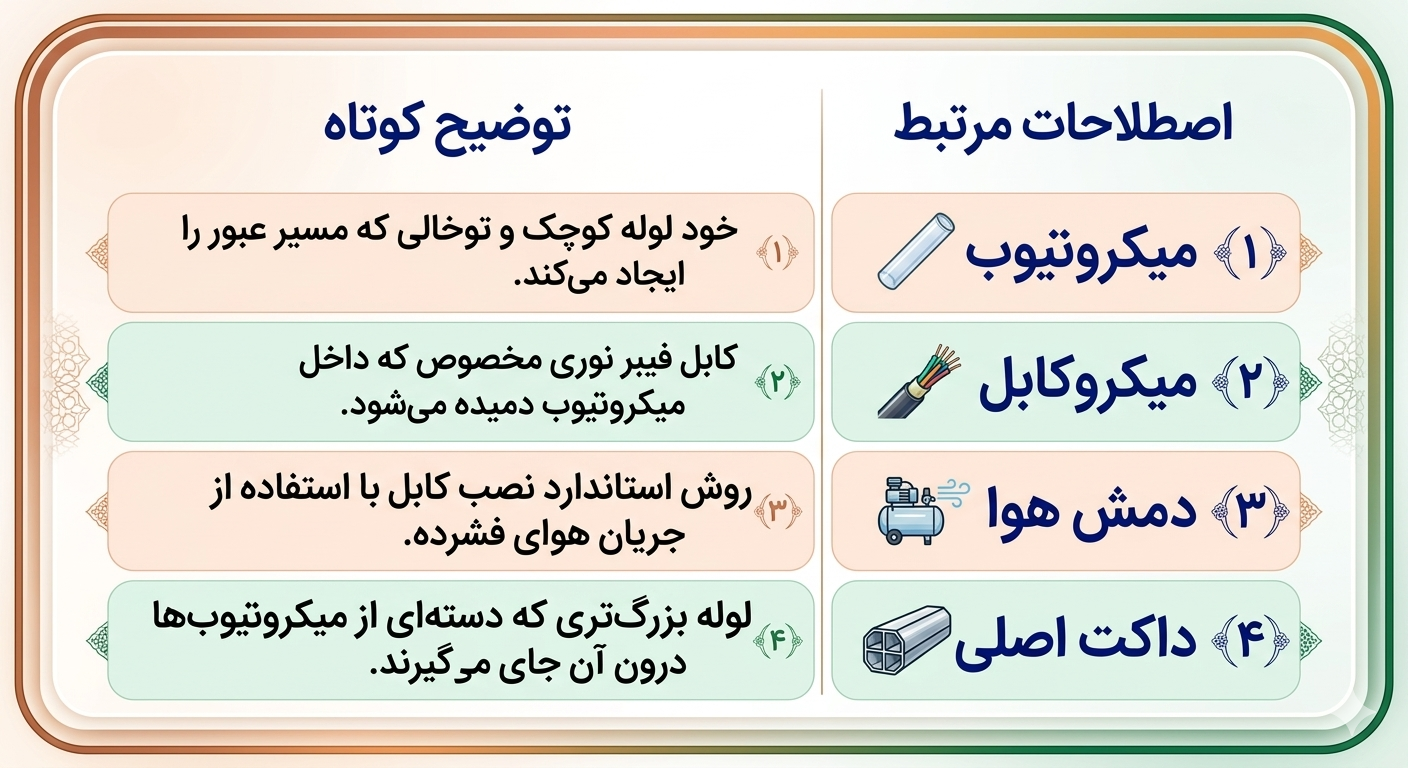

اصطلاحات مرتبط با میکروتیوبهای مخابراتی

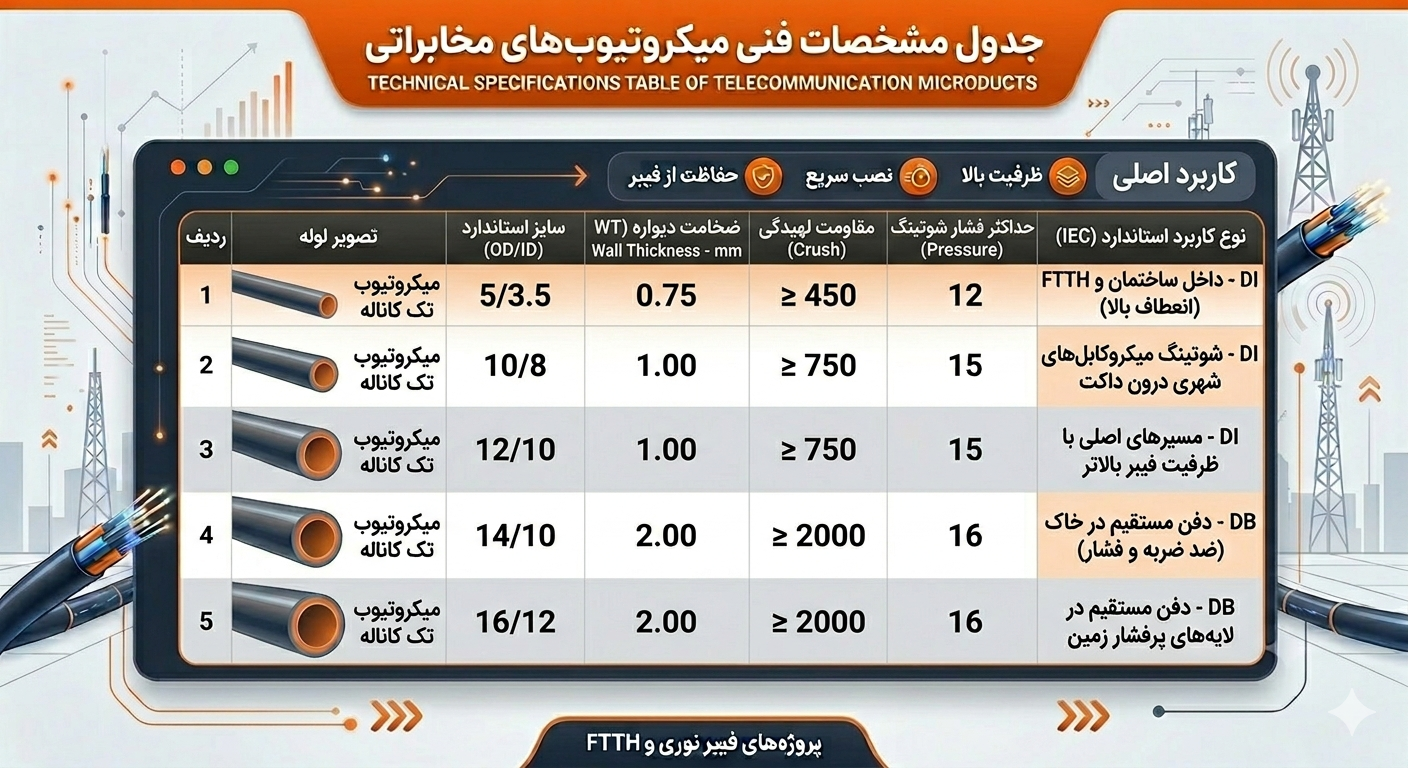

جدول مشخصات فنی میکروتیوبهای مخابراتی | پروژههای فیبر نوری و FTTH
